VDE0620 Plugs and Socket Outlet Gauge
Brand Name : JLX
Model Number : LX-VDE
Certification : ISO 17025 CNAS & ILAC Test Report
Place of Origin : Made in China
MOQ : 1
Payment Terms : T/T, Western Union
Supply Ability : 200 per month
Delivery Time : 5 working days
Packaging Details : Export standard packing
Standard : VDE0620
VDE0620 Plugs and Socket Outlet Gauge
Germany plug and socket gauge is strictly designed and manufactured according to the relevant standard requirements of VDE0620-1:2010.
This plug and socket test gauge is mainly used to test and inspect whether the structure and size of plugs and sockets conform to VDE0620-1:2010 standards. And the mainly application industries is electronics, electrical appliances, plugs and sockets and other similar areas.
| No. | Seite | Details | Qty |
| 1 | DIN-VDE0620-1-Lehre1 | Größe der Steckerstift-Einführungsöffnungen | 3 pcs |
| 2 | DIN-VDE0620-1-Lehre2 | Prüfung der kleinsten Öffnungsweite und der kleinsten Abzugskraft der Kontaktbuchsen | 2 pcs |
| 3 | DIN-VDE0620-1-Lehre3 | Einführbarkeit zweipoliger Stecker | 1 pcs |
| 4 | DIN-VDE0620-1-Lehre4 | Einführbarkeit zweipoliger Stecker mit seitlichen Schutzkontakten | 1 pcs |
| 5 | DIN-VDE0620-1-Lehre5 | Prüfung des Abstandes bis zur erstmaligen Kontaktgabe | 1 set/4 pcs |
| 6 | DIN-VDE0620-1-Lehre6 | Stiftdurchmesser | 1 set/4 pcs |
| 7 | DIN-VDE0620-1-Lehre7 | Prüfung des Stiftabstandes bei Steckern 2P + AC 16 A und 2P AC 16 A | 1 set/2 in 1 |
| 8 | DIN-VDE0620-1-Lehre8 | Prüfung der größten Öffnungsweite der Kontaktbuchsen | 1 pcs |
| 9 | DIN-VDE0620-1-Lehre9 | Auswechselbarkeit | 1 pcs |
| 10 | DIN-VDE0620-1-Lehre10-A | Prüfung auf Unmöglichkeit des einpoligen Einführens A | 1 pcs |
| 11 | DIN-VDE0620-1-Lehre10-B | Prüfung auf Unmöglichkeit des einpoligen Einführens B | 1 pcs |
| 12 | DIN-VDE0620-1-Lehre11 | Prüfung der Nichteinführbarkeit zweipoliger Stecker ohne Schutzkontakt | 1 pcs |
| 13 | DIN-VDE0620-1-Lehre12 | Prüfung auf Unmöglichkeit des einpoligen Einführens von Steckern in Steckdosen | 1 set/4 pcs |
| 14 | DIN-VDE0620-1-Lehre13 | Prüfung der Nichtberührbarkeit von aktiven Teilen durch die Shutter hindurch und von aktiven Teilen von Steckdosen mit höherem Schutzgrad | 1 set |
| 15 | DIN-VDE0620-1-Lehre14 | Prüfung der seitlichen Schutzkontakte | 1 pcs |
| 16 | DIN-VDE0620-1-Lehre15 | Prüfung der Nichtberührbarkeit von aktiven Teilen durch die Shutter hindurch nach der Prüfung des bestimmungsgemäßen Betriebs | 1 set |
| 17 | DIN-VDE0620-1Fig15 | Gauge | 1 pcs |
| 18 | DIN-VDE0620-1-Lehre16a | Prüfung der größten Abzugskraft des Steckers 2P + AC 250 V 16 A | 1 pcs |
| 19 | DIN-VDE0620-1-Lehre16b | Lehre zur Prüfung der größten Abzugskraft des Steckers | 1 pcs |
| 3P + N + AC 400/230 V 16 A | |||
| 20 | DIN-VDE0620-1-Lehre16c | Prüfung der größten Abzugskraft des Steckers AC 400/230 V 25 A | 1 pcs |
| 21 | DIN-VDE0620-1-Lehre16d | Prüfung der größten Abzugskraft des Steckers 2P AC 250 V 2,5 A | 1 pcs |
| 22 | DIN-VDE0620-1-Lehre16e | Prüfung der größten Abzugskraft der Kontaktbuchse des Steckers nach DIN 49441 Form R2 | 1 pcs |
| 23 | DIN-VDE0620-1-Lehre17 | Prüfung des Umrisses von Kappen und Abdeckungen (Dicke: ca. 2 mm) | 1 pcs |
| 24 | DIN-VDE0620-1-Lehre18 | Prüfung von Rillen, Löchern und Hinterschneidungen | 1 pcs |
| 25 | DIN-VDE0620-1-Lehre19a | Messung der Kraft zum Öffnen des Shutters für Steckdosen 16 A, 250 V~nach DIN 49440-1 | 1 pcs |
| 26 | DIN-VDE0620-1-Lehre19b | Messung der Kraft zum Öffnen des Shutters für Steckdosen 2,5 A, 250 V~ nach DIN 49440-2 und DIN 49437 | 1 pcs |
| 27 | DIN-VDE0620-1-EN50075 | Test the interchangeability of plug gauge | 1 pcs |
| 28 | DIN-VDE0620-1-49440-L1 | 49440 - L1 - the IPX4 test socket | 1 pcs |
| 29 | DIN-VDE0620-1-49440-L2 | 49440 - L2 - the IPX4 test socket | 1 pcs |
| 30 | DIN-VDE0620-1-L1-L2 | Poles with grounding plug diameter gauge and test equipment | 1 set/3 pcs |
| 31 | DIN-VDE0620-1-Bild15 | Vorrichtung zur Prüfung der Stabilität von seitlichen Schutzkontakten | 1 set |
| 32 | DIN-VDE0620-1-Bild14 | Vorrichtung zur Messung der Kontaktkraft bei seitlichen Schutzkontakten | 1 set |
| 33 | DIN-VDE0620-1-Bild43 | Vorrichtung zur Prüfung der seitlichen Schutzkontakte | 1 set/2 pcs |
HK LEE HING INDUSTRY CO., LIMITED are specialized in manufacturing special, custom built, test and measuring equipment for products testing as per international norms and offering calibration services and related information. Our products and services are used by research & development establishments, test laboratories, defense establishments, government institutions & manufacturing industries to fulfill the clients' requirements.
Main Products: Go No Go Gauges, IP Tester, Test Probe Kit, Impact Test Equipment, Test Probes, Spring Hammer, IEC 61032 Test Finger, AC Hipot Tester, IEC Test Probe, UL Test Probe, Material Flammability Tester, IP Code Tester, Impact Test Apparatus, Security Testing Machine, Plugs and Socket Outlet Gauge, Lamp Cap Gauge Tester, Lampholders Gauge Tester, Plug & Socket Tester, Electrical Safety Tester, LED Test Instruments, Environmental Test Equipment, Instrument Accessories, Weighing Sensor and More.
If you require equipment to test products such as home appliances, electrical accessories like switches, sockets, connectors, etc. industrial & road lighting luminaires, automobile lighting systems or related categories, we can provide the solutions you need.
We would appreciate your comments on the layout design, presentation or other aspects of our website.
Website: http://www.china-gauges.com
Contacts: Nina She
E-mail: sales@china-gauges.com
TEL: +86-755-33168386
FAX: +86-755-61605199
Phone: +86-15919975191
SKYPE: nina.she@outlook.com
Address: 1F Junfeng Building, Gongle, Xixiang, Baoan District, Shenzhen, Guangdong, China
ZIP: 518102
Website: http://www.china-gauges.com
|

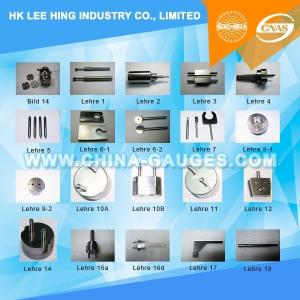

VDE0620 Plugs and Socket Outlet Gauge Images |
-
